PC qui ne démarre plus, console muette, carte industrielle en panne : la carte mère concentre tout ce que l’électronique fait de plus dense — et pourtant une part significative de ses pannes reste réparable avec de la méthode. Ce guide donne l’approche d’atelier, les pannes statistiquement gagnantes, et surtout les limites : savoir renoncer fait partie du métier.
Préalables : ce qu’il faut accepter
- Une carte mère moderne a 6 à 12 couches : on ne « suit » pas une piste à l’œil, on raisonne par étages fonctionnels ;
- Le schéma (ou boardview) change tout : cherchez-le pour votre référence — la communauté de la réparation en partage beaucoup ;
- Sans poste ESD correct, on casse plus qu’on ne répare ;
- La question économique se pose avant : temps × risque vs valeur — notre méthode générale détaille cet arbitrage.
Le diagnostic par les rails : la colonne vertébrale
Toute carte mère s’organise en cascade d’alimentations : entrée (19 V/12 V/USB-C) → rails permanents (3,3/5 V veille) → rails commandés (cœur CPU, mémoire, GPU). La méthode :
- Mesurez l’entrée : la carte tire-t-elle du courant ? Zéro = protection ouverte ou pas d’ordre de démarrage ; consommation massive = court franc ;
- Suivez la cascade : quel est le premier rail absent ? Son contrôleur, ses MOSFET et ses condensateurs deviennent les suspects ;
- Mode diode comparatif : mesurez chaque rail contre la masse et comparez à une carte saine ou aux valeurs partagées par la communauté — un rail à 0 Ω désigne un court ;
- Localisez le court : alimentation de laboratoire en courant limité sur le rail en court + doigt/caméra thermique/alcool isopropylique : le composant fautif chauffe et se dénonce.
Les pannes statistiquement gagnantes
| Panne | Fréquence | Difficulté | Réparation |
|---|---|---|---|
| Condensateurs (électrolytiques/polymères) HS | Très fréquent (cartes >5 ans) | Faible | Remplacement — attention aux plans de masse (préchauffage) |
| MOSFET d’alimentation en court | Fréquent | Moyenne | Identification, remplacement à l’équivalent |
| Connecteur (charge, nappe) fatigué | Fréquent | Moyenne | Remplacement à l’air chaud, reprise des pastilles |
| Joints fissurés (chocs, flexion) | Occasionnel | Faible | Refusion + apport (voir le geste) |
| Dégât liquide | Fréquent (portables) | Variable | Nettoyage, remplacement des composants corrodés |
| BGA (chipset/GPU) décollé | Plus rare | Expert | Refusion profilée/reballing — équipement dédié |
Les gestes spécifiques carte mère
- Préchauffage : sur 8 couches, un condensateur près du socket ne se dessoude proprement qu’avec la carte à 120-150 °C — sinon pastille arrachée quasi garantie ;
- Deux fers pour les condensateurs traversants massifs : un par patte, extraction douce ;

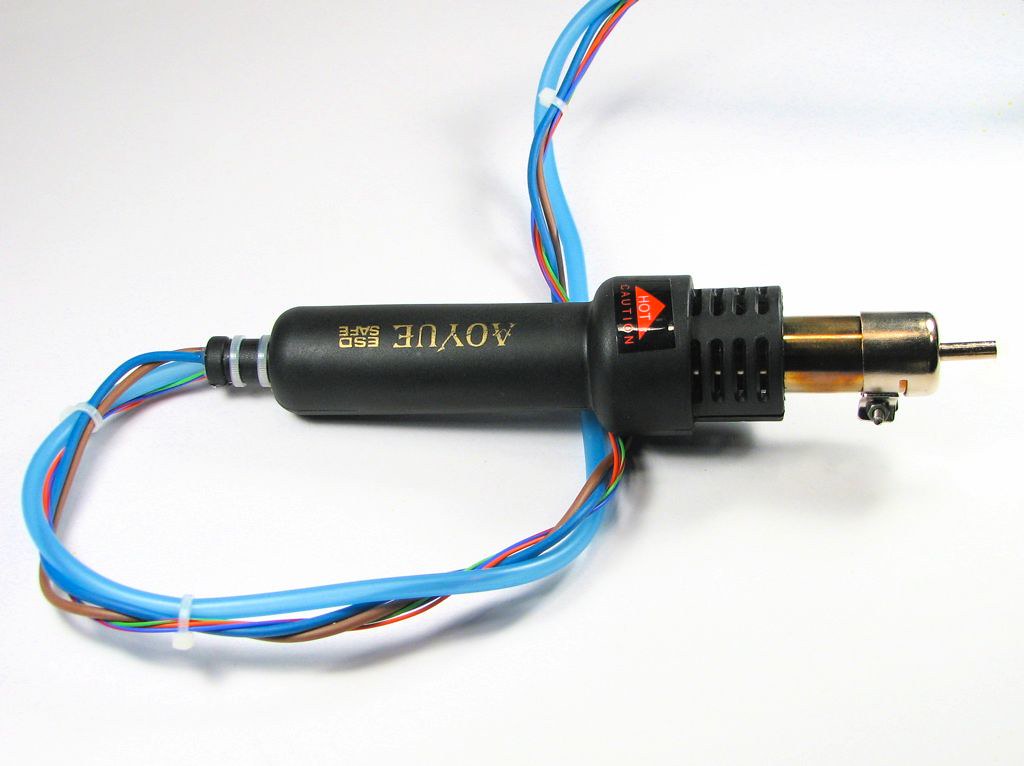

- Air chaud maîtrisé : protégez les connecteurs plastiques voisins au ruban polyimide ;
- Micro-soudure sous binoculaire pour les composants 0201 et les pastilles fines — le prolongement du savoir-faire CMS.
Les limites honnêtes
Ne valent généralement pas l’acharnement en dehors d’un atelier spécialisé : CPU/SoC morts, mémoire soudée arrachée avec pastilles, cartes brûlées sur plusieurs étages, BGA sans équipement profilé, et tout ce dont la valeur est inférieure à deux heures de travail. À l’inverse, données à récupérer, matériel introuvable ou carte industrielle à 4 chiffres justifient l’atelier équipé : c’est précisément notre prestation de réparation — diagnostic honnête, devis avant intervention.
Le dégât liquide : protocole complet
Première cause de mort des portables, et la plus récupérable si l’on agit bien : ne pas rallumer (chaque mise sous tension électrolyse les pistes mouillées), débrancher batterie et pile RTC, démonter au maximum, rincer les zones atteintes à l’alcool isopropylique ≥ 99 % avec brossage doux (l’alcool déplace l’eau et les sels), insister sous les connecteurs et les blindages — la corrosion s’y cache —, sécher 24-48 h, puis inspecter à la loupe : tout composant aux pattes vertes ou noircies est suspect, les fusibles et petites selfs près des connecteurs sont les premières victimes. Remonter, tester par étapes. Le taux de sauvetage chute d’heure en heure : un liquide sucré ou salé (soda, mer) transforme les heures en minutes.
Lire une carte sans schéma : les repères universels
Même sans documentation, une carte moderne se lit : les sérigraphies donnent la fonction (L = self, donc alimentation à découpage à proximité ; F = fusible ; PP/TP = point de test), les grosses selfs carrées marquent les étages d’alimentation dont le point commun est facile à mesurer, les condensateurs en batterie autour d’un gros BGA signent le processeur et ses rails, et les points de test dorés alignés attendent votre multimètre. Cartographier les rails d’une carte inconnue (tension présente/absente sur chaque self) prend dix minutes et transforme un « ne démarre pas » opaque en « le rail 1,8 V manque » — un problème qu’on peut attaquer.
Les pièges spécifiques qui coûtent une carte
- Dessouder près d’un BGA à l’air chaud sans protection : les billes voisines refondent et se pontent sous le boîtier — ruban polyimide et buse étroite obligatoires ;
- Court-circuiter deux pattes en mesurant sous tension : la sonde qui glisse tue plus de cartes que les pannes d’origine — pointes fines, mains en appui, et gaine sur les sondes sauf 2 mm ;
- Remplacer un fusible par un pont « pour tester » : le court qu’il protégeait se propage à l’étage supérieur ;
- Oublier la pile RTC pendant l’intervention : certaines cartes gardent des rails actifs — tout débrancher, vraiment ;
- Forcer un connecteur de nappe : les loquets ZIF se soulèvent, ils ne se tirent pas. Un connecteur arraché transforme une panne simple en travail de micro-soudure.
Cas concret : diagnostiquer avant de souder

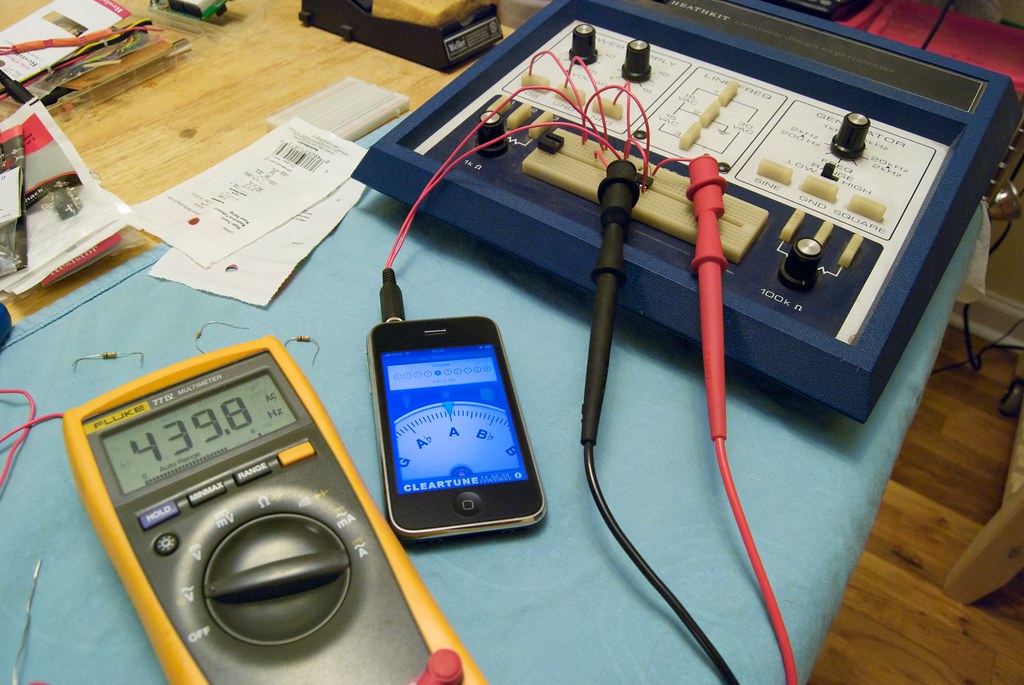

Sur une carte mère, la soudure n’est que la dernière étape : l’essentiel est le diagnostic. On observe (composant brûlé, condensateur gonflé, trace de corrosion), on mesure (courts-circuits, tensions d’alimentation, composants suspects au multimètre), on raisonne par étages avant de dessouder quoi que ce soit. Remplacer un composant au hasard sur une carte multicouche est le meilleur moyen d’aggraver la panne. La règle de l’atelier : on ne touche au fer qu’une fois la cause identifiée.
Les limites d’une réparation de carte mère
Toutes les pannes ne se réparent pas raisonnablement. Une carte multicouche sans documentation, un BGA défaillant sous un processeur, des pistes internes coupées : le temps et le matériel nécessaires dépassent souvent la valeur de la carte. Un bon atelier le dit franchement — « ça ne vaut pas le coup » — plutôt que de facturer une réparation aléatoire. Savoir renoncer fait partie du métier autant que savoir souder.
Les erreurs à éviter
- Souder avant de diagnostiquer : on masque ou aggrave la panne.
- Chauffer une multicouche sans préchauffage : risque de délaminage.
- Ignorer l’ESD : on grille des composants sains.
- S’acharner sur une carte dont la réparation dépasse la valeur.
Réparer une carte mère, c’est d’abord diagnostiquer, ensuite souder. Les pannes simples se traitent à l’établi ; les cas lourds (BGA, multicouche sans doc) relèvent d’un atelier équipé, et certains ne valent pas la réparation. Savoir où s’arrête le raisonnable fait partie du métier autant que la maîtrise du fer.
Questions fréquentes
Ma carte ne montre aucun dégât visible, par où commencer ?
Par la cascade d’alimentation : consommation à l’entrée, présence des rails de veille, puis des rails commandés. Le premier rail manquant désigne l’étage fautif. Sans schéma, les points de test sérigraphiés et une carte identique saine servent de référence.
Refaire « chauffer la carte au four », ça marche ?
C’est une refusion sauvage : parfois un BGA décollé refait contact quelques semaines… en détruisant au passage plastiques et condensateurs. Une refusion sérieuse suit un profil thermique contrôlé, avec flux et mesure. Le four de cuisine relève du folklore, pas de la réparation.
Combien coûte une réparation de carte mère en atelier ?
Tout dépend de la panne : un remplacement de connecteur ou de condensateurs se chiffre en dizaines d’euros, un travail BGA en centaines. C’est pourquoi nous commençons toujours par un diagnostic avec devis — décrivez votre panne via le formulaire, réponse sous 24-48 h.
Peut-on réparer soi-même une carte mère ?
Les pannes simples (condensateur gonflé, connecteur, piste coupée) oui, avec méthode et diagnostic. Les pannes profondes (BGA, multicouche sans doc) relèvent d’un atelier équipé — et parfois ne valent pas la réparation.
Faut-il de l’air chaud pour réparer une carte mère ?
Souvent oui pour les composants CMS complexes et les BGA, avec préchauffage pour éviter le stress thermique de la carte multicouche. Un fer seul suffit pour le traversant et les CMS accessibles.
Combien de temps pour diagnostiquer une carte mère ?
Cela varie énormément : une panne évidente (condensateur gonflé) en minutes, un défaut profond sans documentation en heures. Le pré-diagnostic sert justement à estimer si la réparation vaut le coup.
Un condensateur gonflé se remplace-t-il facilement ?
C’est l’une des réparations les plus accessibles : on repère le condensateur gonflé, on le dessoude, et on en pose un neuf de mêmes valeur et tension en respectant la polarité. Attention aux plans de masse qui pompent la chaleur.
