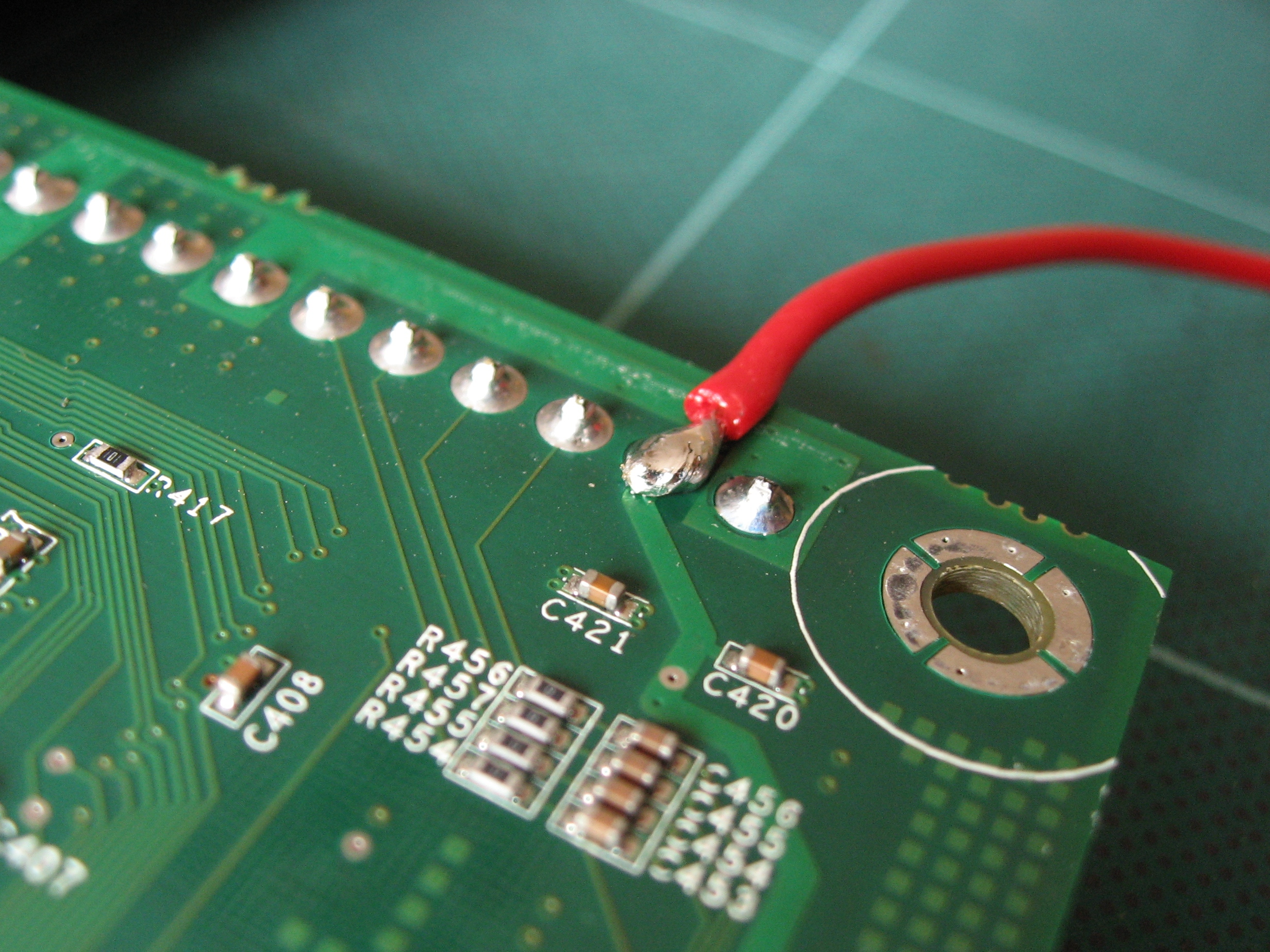

Souder un composant électronique, ce n’est pas coller de l’étain : c’est créer une liaison métallique propre entre la patte du composant et la pastille de cuivre du circuit. Bien fait, le point est brillant, concave et solide. Ce guide couvre le matériel, la température, le geste et le contrôle pour réussir dès vos premières soudures.
Le principe d’une bonne soudure
Une soudure fiable repose sur trois conditions : des surfaces propres, une bonne montée en température des deux pièces à joindre, et un flux qui empêche l’oxydation pendant la fusion. On chauffe la pastille ET la patte avec la panne, puis on amène le fil de soudure sur la jonction — jamais directement sur la panne. L’étain fond, mouille les deux surfaces et forme une petite pyramide brillante.
- Panne propre et étamée (recouverte d’un film d’étain brillant) ;
- Composant maintenu, circuit stable ;
- Fil de soudure à âme de flux à portée de main ;
- Éponge humide ou laine laiton pour nettoyer la panne.
La méthode en 5 gestes
- Réglez le fer autour de 320–350 °C et étamez la panne ;
- Posez la panne au contact de la pastille et de la patte, 1 à 2 secondes ;
- Amenez le fil de soudure sur la jonction chauffée, laissez couler juste ce qu’il faut ;
- Retirez d’abord le fil, puis la panne, sans bouger le composant ;
- Laissez refroidir sans souffler : le point doit rester brillant et lisse.
Reconnaître un point réussi (ou raté)
Un bon point de soudure est brillant, lisse, en forme de cône concave qui épouse la patte et la pastille. Un point terne, granuleux ou en boule est une soudure « froide » : mauvaise conduction, fissures à venir. Trop d’étain crée un pont qui peut court-circuiter deux pistes ; trop peu ne tient pas. En cas de doute, réchauffez, ajoutez une pointe de flux et reformez le point.
Nos conseils d’atelier
Travaillez toujours sur un support stable et bien éclairé, la carte maintenue par un étau ou une troisième main. La fatigue et une mauvaise position sont les premières causes de soudures ratées.
Nettoyez la panne sur l’éponge humide juste avant chaque point, puis re-étamez-la : une panne oxydée ne transmet plus la chaleur, on croit alors à tort que le fer est trop froid.
Après une session, laissez toujours une bille d’étain sur la panne avant d’éteindre le fer : cela la protège de l’oxydation et prolonge sa durée de vie.
Réglages selon le travail
| Travail | Température panne | Type de panne | Diamètre de fil |
|---|---|---|---|
| Composants traversants classiques | 320–350 °C | Biseau 2–3 mm | 0,7–1,0 mm |
| Petits composants, pattes fines | 300–330 °C | Conique fine | 0,5–0,7 mm |
| Gros plans de masse, connecteurs | 360–400 °C | Biseau large / burin | 1,0–1,5 mm |
| Soudure sans plomb | 350–380 °C | Biseau | 0,7 mm |
Questions fréquentes
Combien de temps chauffer un composant ?
En général 1 à 3 secondes suffisent pour un composant traversant. Au-delà de 4–5 secondes, vous risquez de décoller la pastille ou d’endommager un composant sensible. Si l’étain ne fond pas vite, augmentez la température ou utilisez une panne plus grosse plutôt que d’insister.
Faut-il du flux en plus du fil ?
Le fil de soudure contient déjà une âme de flux, suffisante pour la plupart des soudures neuves. Pour des surfaces oxydées, une reprise ou du CMS, un flux additionnel (gel ou liquide) améliore nettement le mouillage.
Étain avec ou sans plomb pour débuter ?
L’étain-plomb (60/40) est plus facile et pardonne davantage : idéal pour apprendre. Le sans-plomb est obligatoire sur les produits neufs commercialisés mais demande une température plus haute et un bon flux.
