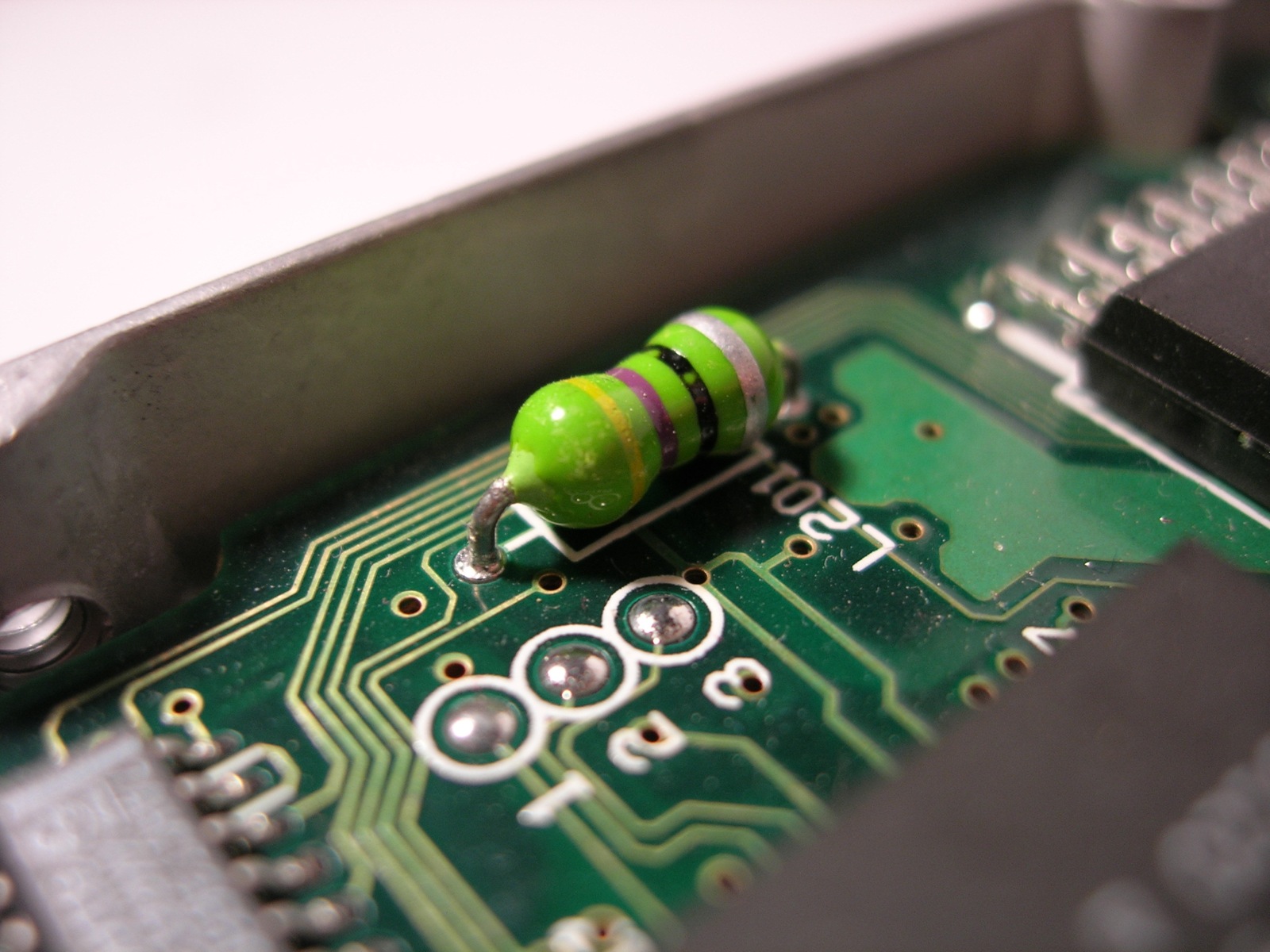

Flux, wetting, reflow, CMS, BGA, ESD… le vocabulaire de la soudure électronique peut vite dérouter. Ce lexique définit clairement les termes que vous croiserez dans nos guides et en atelier.
Rechercher un terme
Utilisez le champ de recherche ci-dessous pour filtrer instantanément la liste. Les définitions vont à l’essentiel, sans jargon inutile.
- Air chaud (hot air)
- Station soufflant de l'air chaud pour souder ou dessouder des composants CMS et multibroches.
- BGA
- Ball Grid Array : boîtier dont les connexions sont des billes de soudure cachées sous le composant.
- CMS / SMD
- Composant Monté en Surface : soudé directement sur des pastilles, sans pattes traversantes.
- Drag soldering
- Technique consistant à tirer la panne chargée d'étain le long des pattes fines d'un CI, aidée par le flux.
- ESD
- Décharge électrostatique : charge du corps pouvant détruire un composant sensible ; parée par bracelet et tapis antistatiques.
- Eutectique (63/37)
- Alliage étain-plomb passant directement de solide à liquide à 183 °C, sans phase pâteuse.
- Flux
- Produit qui dissout l'oxydation des surfaces et favorise le mouillage de l'étain ; intégré au fil ou ajouté à part.
- IPA
- Alcool isopropylique, solvant de nettoyage des résidus de flux et de la saleté sur les cartes.
- IPC-A-610
- Norme de référence définissant les critères d'acceptabilité des soudures et assemblages électroniques.
- Kapton
- Ruban adhésif résistant à la chaleur, servant à protéger les composants voisins lors du soudage à l'air chaud.
- Mouillage (wetting)
- Capacité de l'étain fondu à s'étaler et adhérer à un métal propre, formant un joint concave.
- Multimètre
- Appareil de mesure (tension, résistance, continuité, diode) indispensable au diagnostic et au contrôle des soudures.
- Panne
- Pointe interchangeable du fer à souder qui transmet la chaleur ; existe en formes conique, biseau, burin, couteau.
- Pochoir (stencil)
- Feuille métallique ajourée servant à déposer la pâte à souder précisément sur les pastilles.
- Pompe à dessouder
- Outil à piston qui aspire l'étain liquide pour libérer un composant ou nettoyer un trou.
- Pont de soudure
- Excès d'étain reliant par erreur deux pistes ou pattes voisines, créant un court-circuit.
- Pâte à souder
- Mélange de microbilles d'étain et de flux, déposé sur les pastilles avant la refusion des CMS.
- QFP / TQFP
- Boîtier de circuit intégré carré à pattes fines sur les quatre côtés ; soudé au fer (drag) ou à l'air chaud.
- Reballing
- Reformer les billes de soudure sous un BGA à l'aide d'un stencil et de billes calibrées.
- Reflow (refusion)
- Fusion contrôlée de la pâte à souder selon un profil de température pour former les joints CMS.
- RoHS / sans plomb
- Réglementation limitant le plomb ; impose l'étain sans plomb (ex. SAC305) sur les produits neufs.
- SAC305
- Alliage sans plomb étain-argent-cuivre (fusion ~217 °C), le plus courant en production sans plomb.
- Soudure (brasure tendre)
- Liaison de deux métaux par un alliage fusible (l'étain) fondu à basse température, sans faire fondre les pièces elles-mêmes.
- Soudure froide
- Joint mal formé, terne et fragile, dû à une chaleur ou un mouillage insuffisant ; cause de pannes intermittentes.
- Station de soudage
- Fer à souder à température régulée, avec base électronique, pour un travail précis et stable.
- Tombstoning
- Défaut où un composant passif se dresse verticalement pendant le reflow par déséquilibre de tension de surface.
- Traversant (through-hole)
- Composant dont les pattes traversent la carte par des trous métallisés avant d'être soudées.
- Tresse à dessouder
- Ruban de cuivre imprégné de flux qui absorbe l'étain fondu par capillarité.
- Étain
- Métal de base des alliages de soudure électronique, seul ou allié au plomb, à l'argent et au cuivre.
- Étamage
- Recouvrir la panne ou un conducteur d'un film d'étain pour améliorer la transmission de chaleur et le mouillage.
