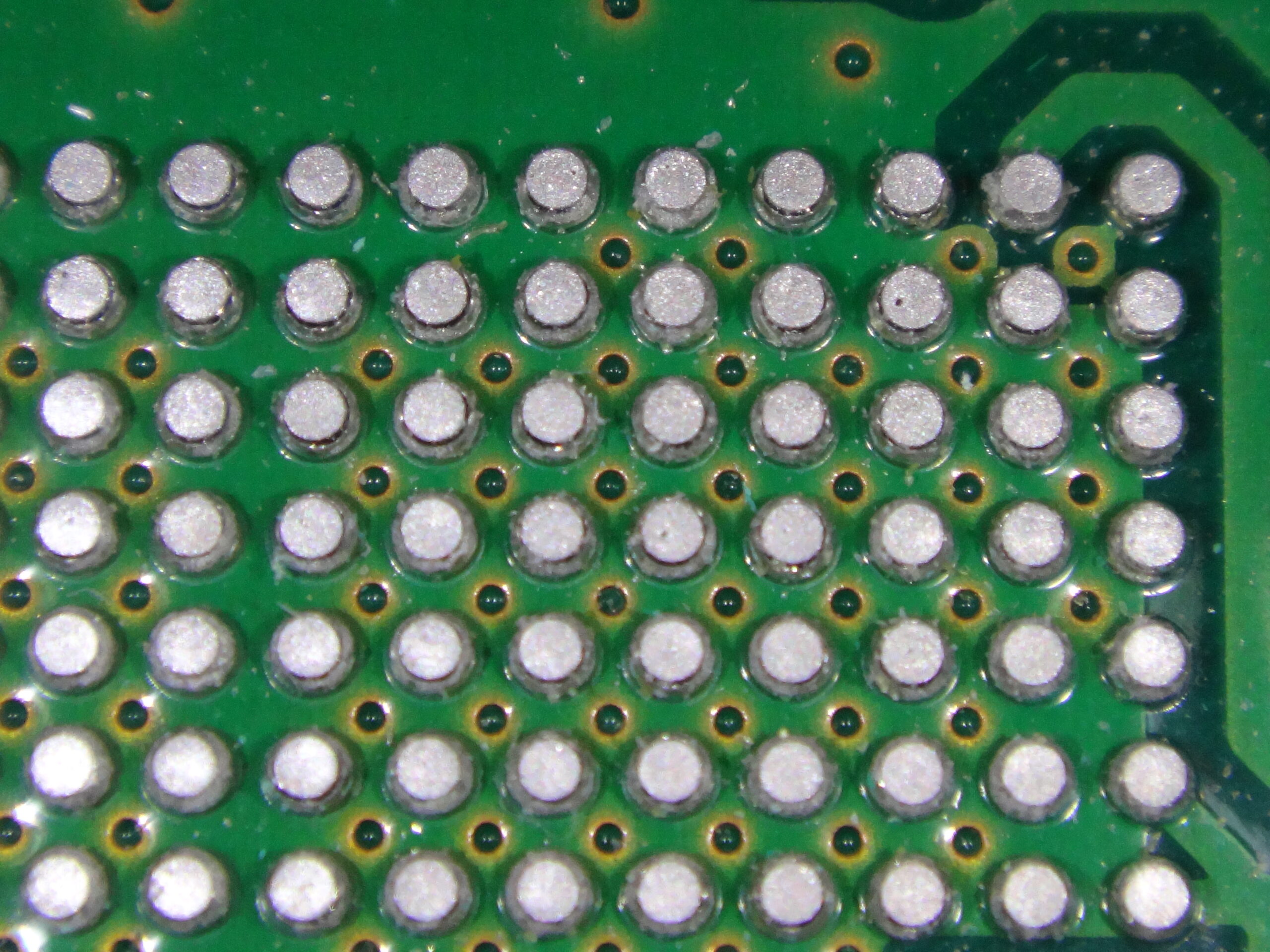

Dessouder est plus délicat que souder : il faut refondre tout l’étain d’un joint sans cuire la pastille, puis extraire le composant sans forcer. Les pastilles arrachées viennent à 90 % d’un dessoudage impatient. Voici les quatre méthodes d’atelier, du joint unique au circuit à 64 pattes.
Le principe contre-intuitif : ajouter avant d’enlever
Un vieux joint — surtout sans plomb — refond mal : oxydé, pauvre en flux, parfois fissuré. Le réflexe pro : ajouter de l’étain frais (plombé de préférence) sur le joint avant de dessouder. L’apport réactive le flux, abaisse le point de fusion du mélange et rétablit le pont thermique. Dix secondes « perdues » qui sauvent des pastilles.
Méthode 1 — La tresse à dessouder (précision)
La tresse de cuivre imprégnée de flux aspire l’étain par capillarité :
- Posez la tresse sur le joint, la panne sur la tresse ;
- Attendez 1-2 secondes : l’étain fuse dans la tresse (elle se colore) ;
- Retirez tresse et fer ensemble — une tresse refroidie collée à la pastille l’arrache ;
- Coupez la section usée, recommencez si besoin avec du flux ajouté.
Idéale pour : ponts d’étain, nettoyage de pastilles, CMS deux-pattes, finitions après pompe.
Méthode 2 — La pompe à dessouder (trous traversants)
Pour vider un trou métallisé : refondez le joint (étain frais ajouté), placez l’embout de la pompe armée contre la patte pendant que le fer chauffe encore, déclenchez. L’aspiration vide le trou d’un coup. Les pompes à embout silicone font une meilleure étanchéité ; les stations de dessoudage motorisées (fer creux + pompe électrique) industrialisent le geste pour les gros chantiers.
Méthode 3 — L’air chaud (multi-pattes et CMS)
Pour un SOIC, QFP ou connecteur : flux sur toutes les pattes, buse adaptée, 300-350 °C en mouvement circulaire, et test de mobilité à la brucelle — le composant se décolle quand tout est fondu, sans jamais tirer. Protégez les composants voisins (ruban polyimide) et méfiez-vous des connecteurs plastiques qui fondent avant l’étain. Le détail par boîtier est dans le silo CMS.
Méthode 4 — L’alliage basse fusion (cas désespérés)
Sur un composant massif multi-pattes sans air chaud : noyez les joints d’alliage bismuth (type Sn42Bi58 ou alliages de retrait dédiés) qui fond à ~138 °C. Le mélange reste liquide plusieurs secondes, le temps de basculer le composant. Nettoyage soigneux ensuite (tresse + flux) car les résidus de bismuth fragilisent les futurs joints.
Extraire sans casser
- Un composant se retire sans force : s’il résiste, un joint n’est pas fondu — cherchez-le au lieu de tirer ;
- Pattes pliées côté cuivre ? Redressez-les à la panne avant extraction ;
- Sur les composants sacrifiables, coupez les pattes d’abord : dessouder patte par patte sans le corps est dix fois plus simple ;
- Trou bouché après extraction ? Étain frais, puis pompe — ou une aiguille inox (l’étain n’y adhère pas) pendant la refusion.
Après le dessoudage : préparer la suite
Nettoyez la zone à l’alcool isopropylique, inspectez les pastilles à la loupe (soulèvement, fissure), réétamez légèrement avant de poser le nouveau composant — le geste de pose est dans réussir sa soudure. Une pastille partie n’est pas une fin : voir réparer une piste coupée.
Quel outil pour quel cas : l’arbre de décision
| Situation | Outil premier choix | Plan B |
|---|---|---|
| Pont d’étain entre deux pastilles | Tresse + flux | Panne propre passée le long |
| Composant 2 pattes traversant | Pompe puis tresse | Deux fers / une panne large sur les deux joints |
| Trou métallisé bouché | Étain frais + pompe | Aiguille inox pendant la refusion |
| CMS 2 pattes | Grosse goutte en travers (fer) | Air chaud doux |
| SOIC / QFP | Air chaud + flux | Alliage basse fusion, fil de levage |
| Connecteur multi-broches | Air chaud + préchauffage | Station de dessoudage motorisée |
| Condensateur sur plan de masse | Préchauffage + panne massive | Deux fers |
Le dessoudage sur cartes multicouches : pourquoi c’est différent
Sur une carte à 4-12 couches, chaque trou métallisé est un puits thermique relié à des plans internes : la chaleur du fer part dans la masse de cuivre et le joint ne fond jamais complètement — c’est là qu’on arrache les pastilles. La parade professionnelle est le préchauffage global : carte posée sur plaque chauffante à 120-150 °C, le fer n’a plus qu’à fournir le différentiel. Sans plaque, une astuce d’appoint : chauffer la zone à l’air chaud doux 30 secondes avant d’attaquer au fer. Et sur les cartes de valeur, savoir passer la main — notre atelier est équipé précisément pour ces cas.
Récupérer des composants fonctionnels : les règles
Le dessoudage de récupération est une mine (connecteurs, selfs, boutons, circuits obsolètes introuvables) à trois conditions : chauffe plus douce que pour un retrait destructif (le composant doit survivre), pattes nettoyées et ré-étamées immédiatement (elles se ressoudent alors comme du neuf), et test systématique avant réemploi — un composant récupéré non testé est une panne en embuscade. Les électrolytiques de récupération font exception : leur vieillissement est invisible, ne les réutilisez que pour des montages sans enjeu.
Entraînement : le gymnase du dessoudeur
Une carte de rebut dense (alimentation ATX, box internet) offre le parcours complet : commencez par dix résistances traversantes à la pompe (objectif : trous nets, pastilles intactes), passez aux connecteurs multi-broches (le vrai test de patience — chaque broche doit être totalement vide avant extraction), puis aux CMS à la grosse goutte et à la tresse. Notez votre taux de pastilles survivantes : sous 90 %, ralentissez et fluxez plus ; à 100 % sur vingt composants variés, vous êtes prêt pour des cartes qui comptent. Cette gymnastique est le meilleur investissement de progression qui existe : elle enseigne la thermique, la patience et le diagnostic tactile d’un joint fondu — compétences que le soudage seul ne donne jamais.
Cas concret : retirer un composant multi-pattes
Dessouder une résistance à deux pattes est simple ; un connecteur à dix pattes ou un circuit intégré traversant est un autre défi : on ne peut pas chauffer toutes les pattes à la fois. Trois approches : la pompe à dessouder patte par patte (on refond, on aspire), la tresse pour retirer le reste, ou l’ajout d’étain à bas point de fusion qui garde toutes les pattes liquides assez longtemps pour extraire d’un coup. Pour les boîtiers CMS complexes, l’air chaud remplace le fer : il chauffe toutes les broches simultanément.
Pompe ou tresse ?
La pompe à dessouder aspire le gros de l’étain fondu : efficace sur les joints généreux et les trous métallisés. La tresse à dessouder, imbibée de flux, absorbe le film résiduel par capillarité : parfaite pour nettoyer une pastille et retirer les ponts. Les deux sont complémentaires : pompe pour le volume, tresse pour la finition. Un point de flux frais sur le joint améliore nettement l’efficacité des deux.
Les erreurs qui abîment la carte
- Tirer sur un composant encore soudé : on arrache la pastille. Assurez-vous que tout l’étain est liquide ou retiré.
- Chaleur trop longue : la pastille se décolle. On travaille par touches brèves.
- Tresse sans flux : elle absorbe mal ; ajoutez du flux.
- Forcer la pompe sur un trou froid : refondez d’abord, aspirez ensuite.
Bien dessouder vaut bien souder : c’est la moitié de toute réparation. Pompe pour le volume, tresse pour la finition, flux pour tout accélérer, et surtout jamais de traction sur un composant encore retenu par de l’étain solide. Avec ces réflexes, on retire un composant sans laisser de trace et sans jamais arracher une pastille — la marque d’un travail soigné.
Questions fréquentes
Pourquoi ma tresse n’aspire-t-elle rien ?
Trois causes : tresse oxydée (coupez, prenez une section neuve), flux épuisé (ajoutez-en sur la tresse), ou chauffe insuffisante — la tresse pompe beaucoup de chaleur, montez de 20-30 °C et utilisez une panne large.
Quelle température pour dessouder ?
Généralement 30 °C au-dessus de votre température de soudage : ~350 °C en plombé, 370-380 °C en sans-plomb, car tresse et pompe absorbent des calories. Le tableau de référence donne les valeurs par situation.
J’ai arraché une pastille, c’est réparable ?
Oui dans la plupart des cas : on ponte la patte vers la piste ou la via la plus proche au fil émaillé, ou on colle une pastille de réparation. La méthode est détaillée dans notre guide de réparation de pistes.
Pompe à dessouder ou tresse ?
La pompe aspire le gros de l’étain (joints généreux, trous métallisés) ; la tresse nettoie le film résiduel et les ponts. Les deux se complètent : pompe pour le volume, tresse pour la finition.
Comment dessouder sans décoller la pastille ?
Chaleur brève, jamais de traction sur un composant encore retenu par de l’étain solide, et flux d’appoint pour accélérer. Pour les composants multi-pattes, l’air chaud ou l’ajout d’alliage basse fusion évite d’insister.
Faut-il du flux pour dessouder ?
Oui, un point de flux frais améliore nettement l’efficacité de la pompe comme de la tresse : il relance le mouillage et facilite le retrait de l’étain.
