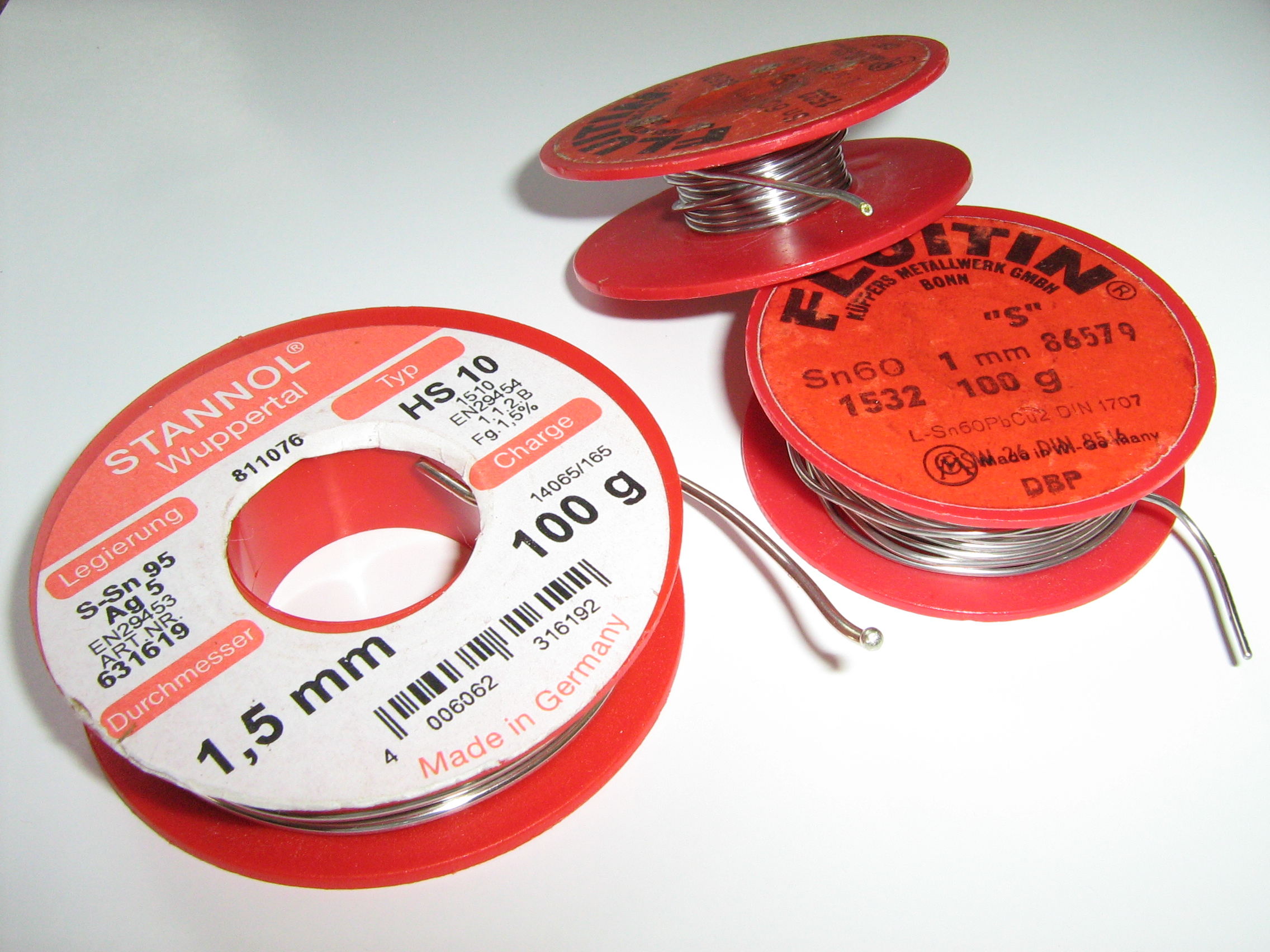

Le fil de soudure n’est pas un détail : son diamètre, son alliage et son flux conditionnent la facilité du geste et la solidité du point. Voici comment choisir le bon fil selon vos travaux d’électronique.
Le diamètre : la variable qui change tout
Un fil trop gros noie les petits composants d’étain ; un fil trop fin oblige à en dérouler beaucoup pour un gros plan de masse. Pour l’électronique courante, le 0,7 mm est le meilleur compromis. Descendez en 0,5 mm pour le travail fin et les CMS, montez en 1 mm pour les connecteurs et les grosses pistes.
- 0,3–0,5 mm : CMS, pattes fines, travail de précision ;
- 0,7 mm : usage polyvalent, le plus recommandé ;
- 1,0 mm et + : connecteurs, fils, plans de masse.
L’alliage : plomb ou sans plomb
L’étain-plomb 60/40 (ou 63/37 dit « eutectique ») fond vers 183–190 °C, mouille très bien et pardonne les erreurs : parfait pour apprendre et pour la réparation. L’étain sans plomb (SAC305, étain-argent-cuivre) fond vers 217–220 °C, exige plus de température et de flux, mais il est obligatoire sur les produits neufs (norme RoHS). Le 63/37 eutectique passe directement de solide à liquide, ce qui réduit le risque de soudure froide.
L’âme de flux : indispensable
Un bon fil d’électronique intègre une ou plusieurs âmes de flux (colophane / résine) qui nettoient l’oxydation au moment de la fusion. Évitez absolument les fils de plomberie à flux acide : ils corrodent les pistes. Pour l’électronique, choisissez un flux « no-clean » ou à la colophane, plus doux pour les circuits.
Nos conseils d’atelier
En atelier, on garde rarement un seul fil : un rouleau de 0,7 mm pour 90 % des travaux, un rouleau fin de 0,5 mm pour le CMS et la précision, et un gros de 1 mm pour les connecteurs et les fils. Cet éventail évite de bagarrer avec un diamètre inadapté et fait gagner un temps réel sur les grosses masses comme sur les pattes serrées.
Méfiez-vous des rouleaux bon marché sans indication claire d’alliage ni de flux : un fil sans âme de flux, ou à flux acide de plomberie, ruine vos soudures et corrode les pistes à terme. Sur un fil électronique de qualité, l’alliage (60/40, 63/37 ou SAC305) et le type de flux (colophane, no-clean) sont toujours précisés sur l’étiquette.
- 0,7 mm : votre fil par défaut, polyvalent ;
- 0,5 mm : CMS, pattes fines, dosage précis ;
- 1,0 mm : connecteurs, plans de masse, fils ;
- Toujours à âme de flux colophane ou no-clean, jamais de flux acide.
Quel fil pour quel usage
| Usage | Diamètre conseillé | Alliage | Flux |
|---|---|---|---|
| Apprentissage / réparation | 0,7 mm | Sn60Pb40 ou 63/37 | Colophane |
| Travail fin, CMS | 0,5 mm | 63/37 ou SAC305 | No-clean |
| Produit neuf commercial | 0,7 mm | SAC305 sans plomb | No-clean |
| Connecteurs, gros fils | 1,0 mm | 60/40 | Colophane |
Questions fréquentes
Quel diamètre pour débuter ?
Le 0,7 mm est idéal : assez fin pour la plupart des composants, assez souple à doser. Vous n’aurez besoin d’un second diamètre que pour des travaux très fins ou très gros.
Le fil de soudure a-t-il une date de péremption ?
L’alliage ne périme pas, mais le flux interne peut vieillir et devenir moins actif après plusieurs années. Un fil très ancien mouille parfois moins bien ; ajoutez alors un peu de flux externe.
Faut-il stocker le fil au sec ?
Oui, à l’abri de l’humidité et de la poussière pour préserver l’efficacité du flux et éviter l’oxydation de surface du fil.
